深絞り加工部品の設計方法とは？

深絞り部品の設計は複雑かつ正確なプロセスであり、技術的知識、創造性、実務経験の組み合わせが必要です。私は深絞り部品のサプライヤーとして、数多くのプロジェクトに関わってきましたが、深絞り部品を効果的に設計する方法についていくつかの重要な洞察を共有したいと思います。

深絞りの基本を理解する

深絞り加工は、平らな板金ブランクをパンチとダイスを使用して三次元形状に変形する金属加工プロセスです。このプロセスでは、金属を降伏点を超えて引き伸ばして、目的の形状を実現します。設計プロセスを開始するには、材料の特性をしっかりと理解することが重要です。鋼、アルミニウム、銅などのさまざまな金属は、さまざまなレベルの延性、強度、成形性を持っています。たとえば、銅は延性に優れているため、複雑な深絞り形状に適しています。についてさらに詳しく知ることができます銅引抜部品当社のウェブサイトで。

初期コンセプトと要件の収集

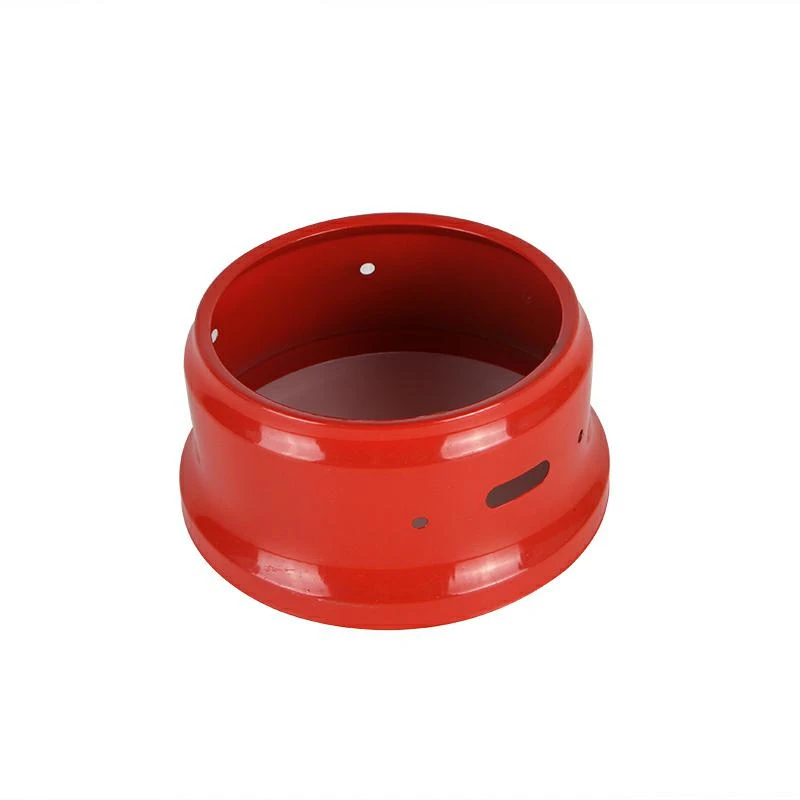

深絞り部品を設計する最初のステップは、クライアントから必要な情報をすべて収集することです。これには、使用目的、耐荷重、さらされる特定の環境条件など、部品の機能要件が含まれます。たとえば、部品が目覚まし時計ハウジング見た目が美しく、ボタンやディスプレイ用の適切なカットアウトがあり、内部コンポーネントを保護できる必要があります。

材料の選択

要件が明確になったら、次のステップは適切な材料を選択することです。コスト、可用性、パフォーマンスなどを考慮することが重要です。部品が大きな応力に耐える必要がある場合には高張力鋼がよく使用されますが、アルミニウムは軽量で耐食性があるため一般的な選択肢です。冷間成形部品は、強度と精度の点で独自の利点を提供します。私たちをチェックしてください冷間成形部品詳細については、セクションを参照してください。

部品形状の設計

深絞り部品の形状は設計の重要な側面です。形状は、絞り加工中に材料がスムーズに流れるように設計する必要があります。亀裂やシワの原因となる可能性があるため、鋭利な角や断面の急激な変化は避けてください。経験則としては、フィレットと半径を使用して、部品の異なるセクション間の移行を容易にすることです。さらに、部品の高さと直径の比率を慎重に考慮する必要があります。比率を高くすると、複数の絞り操作が必要になる場合があり、製造プロセスのコストと複雑さが増加する可能性があります。

工具設計

パンチやダイを含む工具の設計は、部品の形状と密接に関連しています。部品を正確に成形するには、工具を精密に設計する必要があります。工具の表面仕上げも重要な役割を果たします。表面を滑らかにすると金属と工具の間の摩擦が軽減され、部品の品質が向上します。工具は、深絞りプロセスに伴う力に耐えられる高品質の素材で作られている必要があります。

プロトタイピングとテスト

深絞り部品を量産する前に、プロトタイプを作成することが不可欠です。プロトタイピングにより、設計を検証し、潜在的な問題を特定できます。プロトタイプは、部品の機能、適合性、形状をテストするために使用できます。また、設計に必要な調整を行う機会も提供されます。プロトタイプが承認されると、製造プロセスを進めることができます。

品質管理

品質管理は深絞りプロセスに不可欠な部分です。部品が要求仕様を満たしていることを確認するには、寸法測定、表面検査、材料試験などのさまざまな検査方法を使用する必要があります。設計からの逸脱は直ちに特定され、修正される必要があります。

コストに関する考慮事項

コストは設計プロセスにおいて常に重要な要素です。設計者は、部品の品質と性能と製造コストのバランスを取る必要があります。これは、設計を最適化して使用する材料の量を減らし、製造工程の数を最小限に抑え、コスト効率の高い材料を選択することによって実現できます。

コラボレーションとコミュニケーション

設計プロセス全体を通じて、設計者、クライアント、製造チーム間の効果的なコラボレーションとコミュニケーションが不可欠です。クライアントのフィードバックを設計に組み込む必要があり、製造チームは初期段階から関与して設計の実現可能性に関する洞察を提供する必要があります。

結論

深絞り部品の設計は多面的なプロセスであり、慎重な計画、技術的専門知識、細部への注意が必要です。上記の手順に従うことで、お客様の要件を満たす高品質の深絞り部品の生産を保証できます。プロジェクトで深絞り部品が必要な場合は、喜んでニーズについて話し合い、カスタマイズされたソリューションを提供いたします。調達プロセスを開始するにはお問い合わせください。あなたのアイデアを実現するために一緒に働きましょう。

参考文献

• カルパクジャン S.、シュミット SR (2008)。製造工学と技術。ピアソン・プレンティス・ホール。
• ジョージア州ディーター (1988)。エンジニアリング設計: 材料と加工のアプローチ。マグロウ - ヒル。
